Если основание шпунтового ограждения стены не встроен в непроницаемом страты, подземные воды могут течь под воздействием структуры шпунт. Правильное планирование и проектирование шпунтового стен Ограждения, расположенных в groundwaterflows требует знаний о воздействии протекающего грунтовых вод.

По мере того как groundwaterflows из областей высокого гидравлического напора в регионы с более низкой головкой, гидродинамическое давление направлено вниз на избыточного гидростатического давления стороны и вверх на противоположной стороне. Это означает, что гидростатическое давление на стороне избыточного гидростатического давления ниже, и что на противоположной стороне выше гидростатического давления.

Гидродинамическое давление также действует на зернистую структуру почвы: она увеличивает эффективную напряжений частиц в частицы на избыточного гидростатического давления стороны и уменьшает их на противоположной стороне. Это означает, что активное давление грунта на стороне избыточного гидростатического давления увеличивается, и пассивное давление грунта на противоположной стороне уменьшается.

Принимая во внимание потоки грунтовых вод оказывает благотворное влияние на избыточного гидростатического давления и отрицательного воздействия на пассивного давления грунта. Является ли в целом более благоприятный или менее благоприятный в преобладает флюенс, должны быть исследованы в каждом отдельном случае. В целом, существует три способа учета гидростатического давления на стенке в потоке подземных вод:

1. Не обращайте внимания на поток и взять на себя избыточное гидростатическое давление в соответствии с разделом 4.2.
2. Выполнение расчетов с помощью сети потока.
3. Выполнение расчетов с помощью метода аппроксимации, предполагающей модифицированный блок

   веса.

В большинстве случаев достаточно, чтобы игнорировать поток грунтовых вод и принимают избыточное гидростатическое давление в соответствии с разделом 4.2. Если высокие превышение гидростатического давления присутствуют, то более точные расчеты потока чистых целесообразны в случае Strati рованных почв с различными проницаемостями. Кроме того, точное исследование условий потока необходимо для проверки устойчивости к неисправности гидравлической системы заземления, особенно в случае больших разностей уровней воды и слоев с низкой проницаемостью вблизи поверхности на пассивном стороне давления грунта.

История шпунт восходит к началу прошлого века. Книга Ein Produkt erobert Die Welt – 100 Jahre Stahlspundwand AUS Дортмунде (продукт завоевывает мир – 100 лет шпунтового ограждения стен из Дортмунда) описывает историю успеха шпунт. История тесно связана с Tryggve Larssen, здание правительства геодезиста в Бремене, который изобрел шпунтового ограждения стены из прокатных профилей с каналом в форме cross-section.In 1902 так называемый Ларсен шпунтовые сваи – известны как таковые с этой даты и далее – были использованы в качестве причального сооружения в Hohentorshafen в Бремен – и по-прежнему выполняют свою работу и по сей день! С тех пор было произведено в прокатном стане HOESCH Spundwand унд ProfilGmbH.

На протяжении многих лет, продолжающиеся разработки в области марок стали, раздел форм и методов вождения привели к широкому кругу приложений для шпунт. Приложения включают в себя крепящие экспе- cavations, причальных сооружений, фундаментов, мостовых устоев, снижения шума стены, шоссе структуры, черенки, свалка и загрязненного грунта корпуса, а также схемы защиты от наводнений. Основные технические преимущества шпунтового ограждения стен по сравнению с другими типами стены являются:

• чрезвычайно благоприятное соотношение стального поперечного сечения к моменту сопротивления,
• их пригодность для почти всех типов почв,
• их пригодность для использования в воде,
• быстрый прогресс на месте,
• возможность немедленно перевозят грузы,
• возможность извлечения и повторного использования секций,
• их легкая комбинация с другими прокатных профилей,
• вариант шахматных глубин анкеровки,
• проницаемость низкого уровня воды, при необходимости, используя запечатанные блокираторы, и
• нет необходимости для земляных работ.

Quay структуры часто построены как комбинированные стены шпунтового ограждения, состоящие из несущих свай и филенки свай. В таком устройстве для узкого круга заполнения сваи часто не приводится так глубоко, как несущих свай. Пассивное давление грунта в регионе ниже на заполняющие сваи могут быть мобилизованы только на несущих свай. Каждый из них генерирует трехмерную землю pressurefigure, которая, в зависимости от расстояния между сваями несущих, могут оставаться отдельными или могут перекрываться. В крайнем случае, перекрытие настолько велика, что Несущие сваи можно рассчитать как сплошной стенкой. DIN 4085: 2007 раздел 6.5.2 содержит дополнительную информацию о расчете трехмерного пассивного давления грунта.

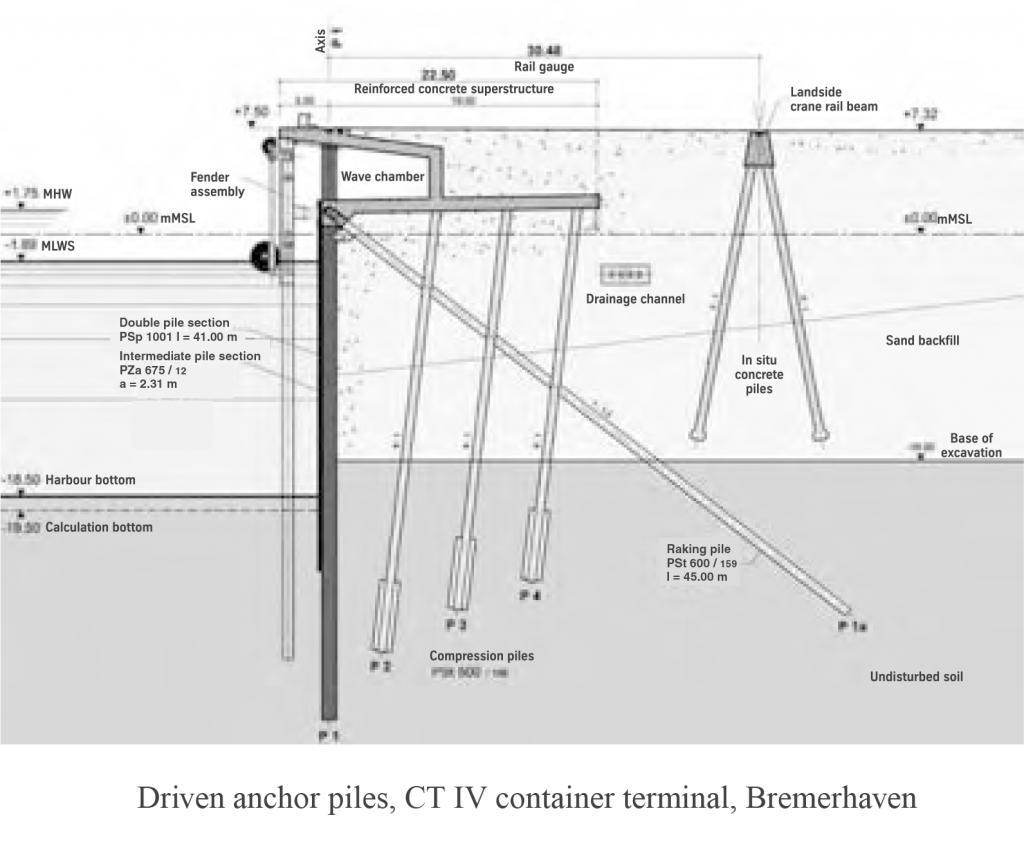

Различные стальные профили и сборные бетонные сваи могут быть использованы в качестве анкерных свай. Якорные сваи несут растягивающие усилия на их поверхности путем трения. Они часто встречаются в причальной стенки структур, в которых высокопрочные силы происходят (как последующая картина показывает). В таких случаях стальные сваи позволяют прямое сварное соединение между структурой сваи и подпорной стенки.

Забивных свай при неглубоких углах ориентируются на лидеров. молотки замедленного действия являются предпочтительными для устройств быстрого действия (EAU 2004 раздел 9.5.2). В случае сгребать анкерных свай, расчет из-за засыпке, освободив раскопки или установку дополнительных свай позади шпунтового ограждения стены может привести к нагрузкам под углом к оси сваи. Дополнительные деформации вызывают увеличение напряжений в куче, которая в некоторых случаях это означает, что максимальная осевая сила не может происходить в голове сваи, но вместо того, чтобы за шпунтового ограждения стены (см M ARD- Feldt, 2006). Это необходимо принимать во внимание при проектировании свай и подключение к стене.

Различные методы проектирования оказалось стоящим делом для thestructural анализа шпунтового ограждения структур. Есть методы, основанные на классической теории активный / пассивный земля под давлением, идеализации подпочвы через упругопластических весенних моделей и предельных нагрузок подходов. Шпунт стены относятся к классу удерживающих конструкций настенного типа, конструкция покрывается разделом 10 DIN 1054: 2005-01. DIN 1054 преобладающий стандарт, который обеспечивает общий формат для всех анализов. Создание действий, сопротивлениями, процедуры расчета и строительства покрывается стандартами специалистов и рекомендациями Немецкого общества геотехники (DGGT).

В соответствии с текущим состоянием искусства, шпунтового ограждения структуры рассчитываются и размерностью экс- плуатацию с помощью компьютеров в эти дни. Тем не менее важно для инженера-конструктора, чтобы иметь хорошие знания о различных методах расчета, либо с целью проверки компьютерных вычислений или для проведения быстрых и простых предварительных проектов.

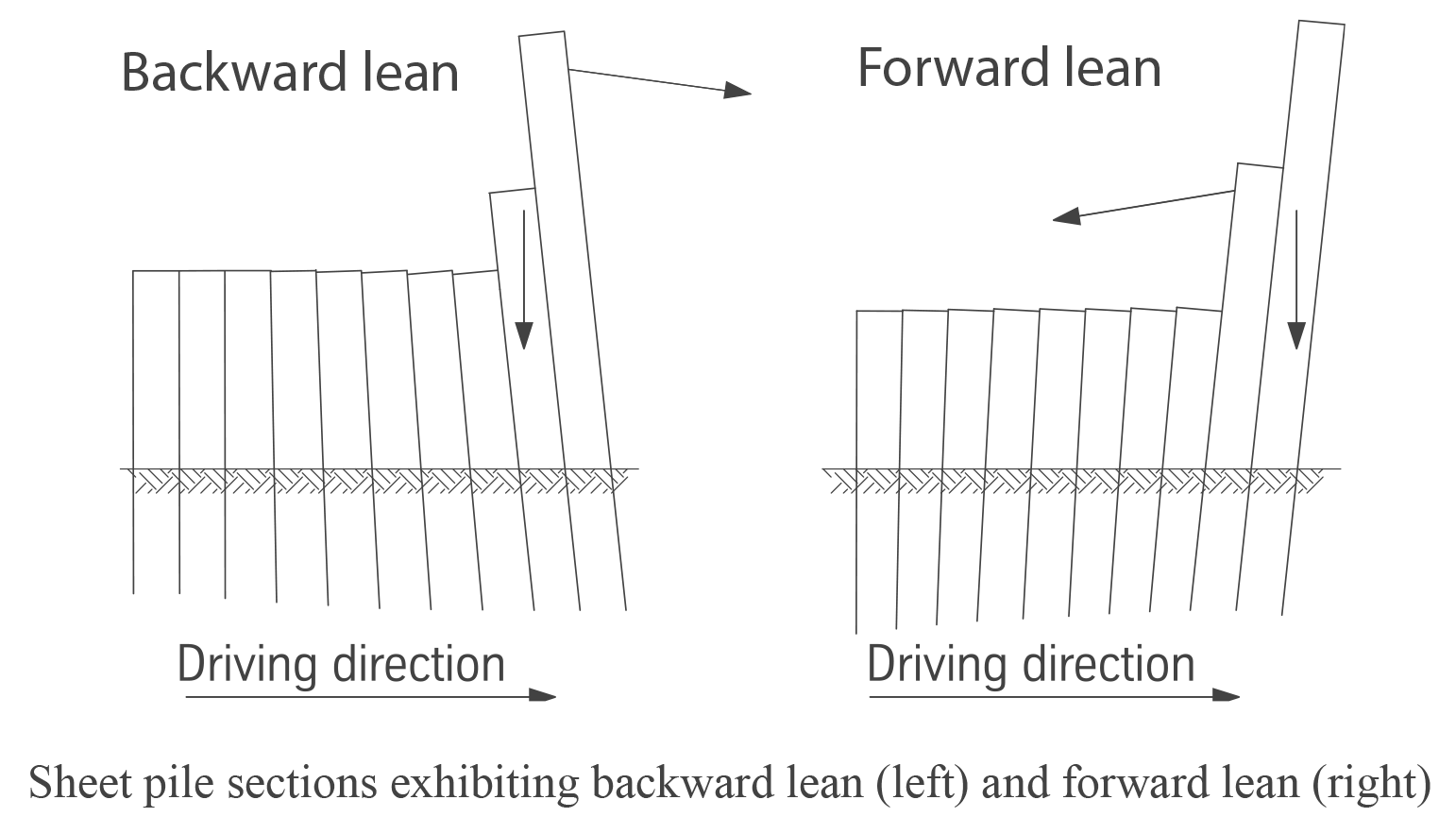

Нажатие используется в первую очередь, когда существуют жесткие ограничения, накладываемые на уровень шума и вибрации. Это в основном происходит в жилых районах, в непосредственной близости от существующих зданий и на набережных. В отличие от вождения с помощью молотков воздействия и вибрации, что шпунтовые сваи просто вынуждены в грунт с использованием гидравлического давления. Шум и вибрация поэтому сведены к минимуму. Мы различаем нажимной завода при поддержке из крана, завод руководствуется лидер и завода поддерживается на головы свай уже ведомых.

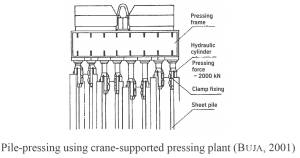

В первом способе, Кран поднимает Цех прессовки на группу свай, которые затем прессуют в землю с помощью гидравлических цилиндров (как следует за изображением показывает). Для этого, гидравлические цилиндры, прикрепленными к каждому отдельному шпунт. Во-первых, собственный вес нажимной завода и шпунтовые Сваи сами выступают в качестве реакции на сжимающей силы. По мере того как шпунтовые сваи приводятся далее в грунт, он все больше и больше трение кожи, что обеспечивает реакцию. Оба U- и Z-образные секции могут быть нажаты, и этот способ также может быть использован для извлечения шпунтовые сваи.

Основой структурных расчетов является реалистичным, идеализированное представление системы. Из-за сложного взаимодействия грунт-конструкция, нагрузка на шпунт стене напрямую зависит от деформационного поведения этих двух компонентов. Поведение деформации стенки зависит, с одной стороны, на условиях поддержки по одному основанию стены, и, с другой стороны, на возможных распорками или анкерами, поддерживающих стену над уровнем основополагающего (Вт EISSENBACH, 1985).

С точки зрения поддержки conditionsat теоретического основания стены, мы различаем опертой, частично фиксированными и полностью неподвижными стенками.

С точки зрения возможной поддержки, помимо сплошных стен, те, с одним или несколькими опорами возможно, должны быть рассмотрены.

В целом, можно сказать, что при равной глубине выемки и одинаковым числом распорками или анкерами, большие глубины Заливка необходимы для полностью неподвижными стенками при сравнении с опертой стены, но это приводит к снижению внутренних сил, деформации стен и An- Чор силы. Стены с частичной неподвижностью у основания лежат где-то между опертой и полностью фиксированных форм относительно напряжений и деформаций. Решение о SUP- состояние порта на основании стены производится инженером-конструктором на основании требований соответствующего строительного проекта.

Поведение деформации опертой и неподвижными стенками принципиально отличается. Для afixed стены, вращение вокруг своей теоретической базы предполагается, в то время как для просто поддерживаемым стенки, параллельное смещение основания стены предполагается. Последующая картина показывает смещения, на которых базируется дизайн и соответствующие распределения напряжений.

Стены с более чем один ряд анкеров может быть вычислена, как описано выше, с помощью тождественных граничных условий. Установление глубины анкеровки осуществляется с помощью силы или деформации граничного условия у основания стены в соответствии с разделом 6.5.

Следует отметить, что из-за статической неопределимости, аналитическое решение включает в себя значительно больше работы, когда более чем один ряд анкеров занятых. Номограммы для расчета как просто поддерживали и полностью неподвижные стены с двумя рядами анкеров можно найти в литературе (H OFFMANN, 1977) вместе с сопровождающими объяснениями.

Имеет смысл использовать компьютер для шпунтового ограждения структур с более чем один ряд якорей. Дизайн программы, специально предназначенные для фундаментов рассчитать необходимую длину заделки автоматически в зависимости от выбранных условий поддержки для секции. Любая программа кадров может быть использована для вычисления длины анкеровки с помощью итерации.

Для целей предварительного проектирования, несколько рядов анкерных могут быть приближены к одной строке.

Шпунт стенка секции HOESCH 1605 discretised с балочные элементы 3-узловые предполагая квадратное смещение. Линейное упругое поведение предполагается для шпунт стены. Используя свойства раздела из приложения А, мы получаем следующие параметры системы:

E = 2.1 · 10⁸ kN/m²
A = 1.363 · 10^-2 m²/m
I = 2.8 · 10^-4 m⁴/m
E = 1.05 kN/m/m

=> EA = 2 862 300 kN/m; EI = 58 800kNm²/m

Граничная поверхность шпунт / почва discretised с элементами интерфейса. Угол стены трения для граничной поверхности стали / почвы дается при б = 2φ / 3. Для достижения реалистичную связь между основанием и стенкой тела почвы, элементы интерфейса вытянуты 2 м в тело почвы. Тем не менее, δ = φ применяется для этих элементов интерфейса.
