Стенка Комбинированная HZ
Стенка Комбинированная HZ
Стенка Комбинированная HZ

HZ HZM комбинированная стенка системы представляют собой комбинированные стены с коромыслом и промежуточным шпунт, которые обычно используются в строительстве портов и глубоких основаниях и т. Д. Корончатые свай HZ HZM имеют форму в мельницах длиной более 30 метров. Соединители HZ HZM combiwall являются разъемами разных разъемов, а именно RZD16, RZU16, RH16, RZD18, RZU18, RH20. Горячекатаные сальники HZ HZM представляют собой большие двутавры с соединительной системой с обеих сторон. Холоднокатаные HZ HZM комбинированная стенка сварены двутавры вместе с холодными сформированными шпунтовые сваи. HZ HZM combi-wall - это, как правило, набережная, привязанная к стене мертвого человека или обычной шпунт-стене. Мы подготовили и отправили в сочетании HZ стены многих шпунтовых проектов по всему миру.



Наши Преимущества:

Ø Мы можем конструировать и индивидуальные HZ шпунтовых свай для вас. В много случаев, клиент может потребоваться, чтобы увеличить толщину фланца или полотна из-за коррозии, меньшую высоту из-за ограниченного пространства, все без проблем здесь.
Ø Наши блокировки или муфты являются частью H балок, гораздо сильнее. Нет необходимости покупать дополнительные блокировки, экономии затрат для HZ в сочетании стен.
Ø Самая большая длина Н куча и куча HP подшипника мы подготовили закончится 50 м, марка стали от S235 S355 очень высокая S460
Ø Почти нет требования, количество 100 или 200 тонн также в порядке. Мы три HZM сочетании стены производственных линий, все будет сделано автоматически. Быстрое время доставки.





Составная Стена Типа Размеры HZ:



Таблица 1: Горячекатаной HZ луч кинг детали ворсовые

Размер Габаритные размеры Вес Момент инерции Раздел модуля
h w tmax t s
mm mm mm mm mm kg/m cm4 cm3
HZ 775 A 775 460 17.0 17.0 12.5 234.7 322820 7555
HZ 775 B 779 460 19.0 19.0 12.5 249.2 361420 8225
HZ 775 C 783 461.5 21.0 21.0 14.0 276.9 401790 9100
HZ 775 D 787 461.5 23.0 23.0 14.0 291.4 430930 9770
HZ 975 A 975 460 17.0 17.0 14.0 265.4 561650 10280
HZ 975 B 979 460 19.0 19.0 14.0 279.9 606800 11120
HZ 975 C 983 462 21.0 21.0 16.0 313.8 677600 12385
HZ 975 D 987 462 23 23 16 328.4 723490 113235
HZ 680M LT 631.8 460 29 16.9 14 234.7 210510 6225
HZ 880M A 831.3 458 29 18.9 13 261.8 410770 9185
HZ 880M B 831.3 460 29 20.9 15 287.2 446960 10045
HZ 880M C 831.3 460 29 22.9 15 298.5 471210 10580
HZ 1080M A 1075.3 454 29 19.6 16 232.6 799480 13980
HZ 1080M B 1075.3 454 29 22.6 16 341.6 864430 15115
HZ 1080M C 1075.3 456 29 25.7 18 374.6 943630 16530
HZ 1080M D 1075.3 457 30.7 29.7 19 401.3 1020560 17840
HZ 1180M A 1075.4 458 34.7 31 20 422.7 1078560 18785
HZ 1180M B 1079.4 458 36.7 33 20 436.1 1129000 19670
HZ 1180M C 1083.4 459 38.7 35 21 462.5 1203660 20830
HZ 1180M D 1087.4 460 40.7 37 22 483.6 1262570 21915





Таблица 2: Горячекатаные HZ комбинированные стены с AZ18-700

Размер Габаритные размеры Секционная область Вес Момент инерции Модуль раздела
b h
m mm cm2/m kg/m2 cm4/m cm3/m
HZ 775 A 1.93 530 255.9 201 199870 4535
HZ 775 B 1.93 530 265.5 208 214680 4885
HZ 775 C 1.93 530 283.7 223 235600 5335
HZ 775 D 1.93 530 293.3 230 250700 5685
HZ 975 A 1.93 530 276.2 217 318430 5825
HZ 975 B 1.93 530 285.7 224 341820 6265
HZ 975 C 1.93 530 308.2 242 378510 6920
HZ 975 D 1.93 530 317.7 249 402280 7360
HZ 680M LT 1.927 630 256.3 201 136700 4045
HZ 880M A 1.927 830 274.1 215 240500 5380
HZ 880M B 1.927 830 290.5 228 259000 5820
HZ 880M C 1.927 830 298 234 271570 6100
HZ 1080M A 1.927 1075 315.5 248 443030 7745
HZ 1080M B 1.927 1075 327.5 257 476790 8340
HZ 1080M C 1.927 1075 349 274 517420 9065
HZ 1080M D 1.927 1075 366.4 288 557070 9735
HZ 1180M A 1.927 1075 380.4 299 586870 10220
HZ 1180M B 1.927 1080 389.3 306 613030 10680
HZ 1180M C 1.927 1085 406.5 319 651410 11275
HZ 1180M D 1.927 1090 420.2 330 681600 11830

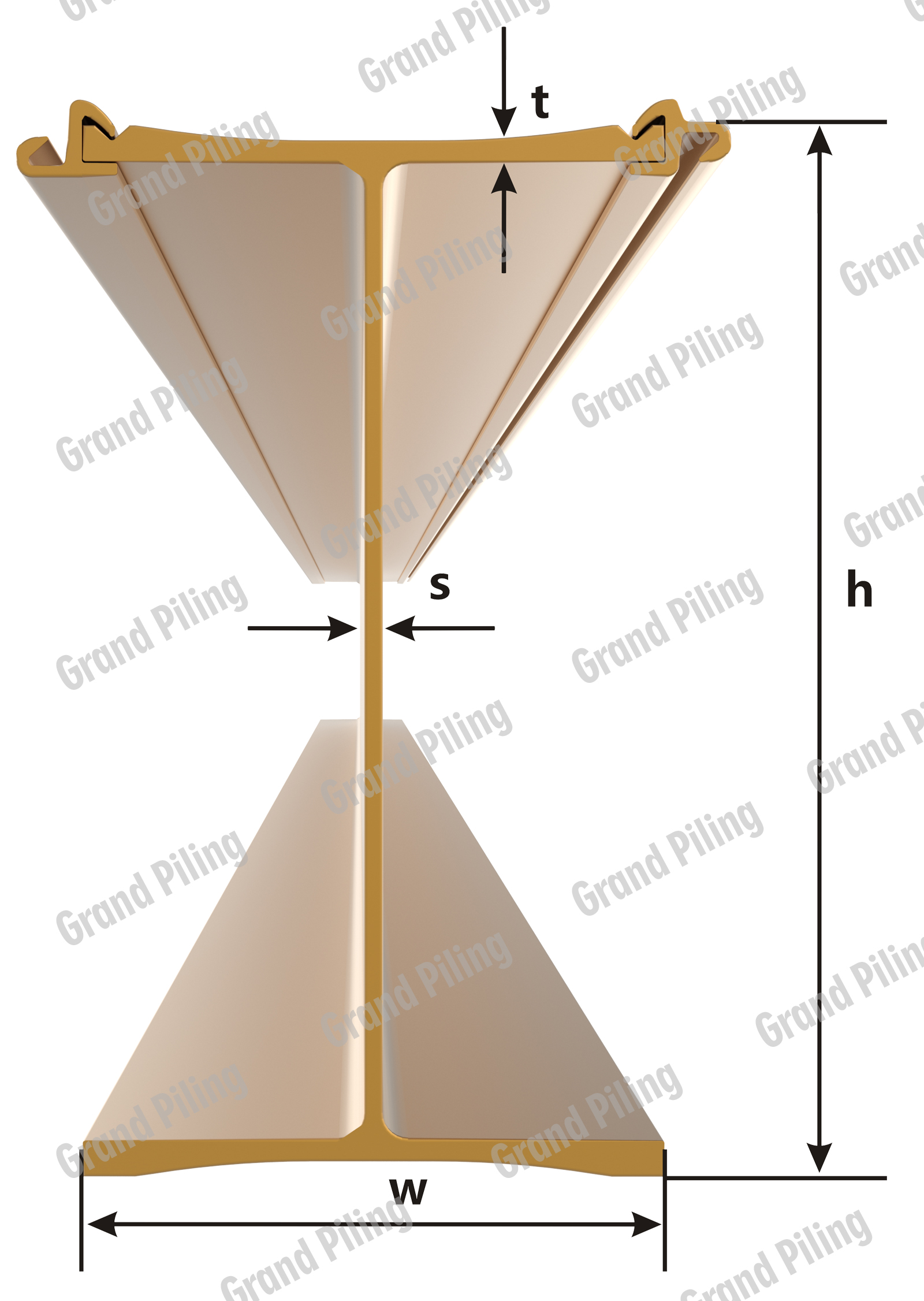

Таблица 3: HZ сварная кинг сваи блокировками

Размер Габаритные размеры Секционная область Вес Момент инерции Модуль раздела
w h t s
mm mm mm mm cm2 kg/m cm4 cm3
GPH 775 A 775 530 17.0 12.5 299 234.7 322820 7555
GPH 775 B 779 530 19.0 12.5 317.4 249.2 361420 8225
GPH 775 C 783 530 21.0 14.0 352.7 276.9 401790 9100
GPH 775 D 787 530 23.0 14.0 371.2 291.4 430930 9770
GPH 975 A 975 530 17.0 14.0 338.1 265.4 561650 10280
GPH 975 B 979 530 19.0 14.0 356.5 279.9 606800 11120
GPH 975 C 983 530 21.0 16.0 399.8 313.8 677600 12385
GPH 975 D 987 530 23 16 418.3 328.4 723490 113235
GPH 680 630 527 22 14 298.9 234.7 210510 6225
GPH 880 A 830 527 24 13 333.5 261.8 410770 9185
GPH 880 B 830 527 25 15 365.8 287.2 446960 10045
GPH 880 C 830 527 26 15 380.3 298.5 471210 10580
GPH 1080 A 1075 527 24 16 412.2 232.6 799480 13980
GPH 1080 B 1075 527 26 16 435.2 341.6 864430 15115
GPH 1080 C 1075 527 27 18 477.2 374.6 943630 16530
GPH 1080 D 1075 527 30 19 155.2 401.3 1020560 17840
GPH 1180 A 1075 527 33 20 538.4 422.7 1078560 18785
GPH 1180 B 1080 527 35 20 555.6 436.1 1129000 19670
GPH 1180 C 1085 527 37 21 589.2 462.5 1203660 20830
GPH 1180 D 1090 527 39 22 616.1 483.6 1262570 21915





Таблица 4: Сварные комбинированные стены HZ с GPZ18-700

Размер Габаритные размеры Секционная область Вес Момент инерции Модуль раздела
b h
m mm cm2/m kg/m2 cm4/m cm3/m
GPH 775 A 1.93 530 255.9 201 199870 4535
GPH 775 B 1.93 530 265.5 208 214680 4885
GPH 775 C 1.93 530 283.7 223 235600 5335
GPH 775 D 1.93 530 293.3 230 250700 5685
GPH 975 A 1.93 530 276.2 217 318430 5825
GPH 975 B 1.93 530 285.7 224 341820 6265
GPH 975 C 1.93 530 308.2 242 378510 6920
GPH 975 D 1.93 530 317.7 249 402280 7360
GPH 680 1.927 630 256.3 201 136700 4045
GPH 880 A 1.927 830 274.1 215 240500 5380
GPH 880 B 1.927 830 290.5 228 259000 5820
GPH 880 C 1.927 830 298 234 271570 6100
GPH 1080 A 1.927 1075 315.5 248 443030 7745
GPH 1080 B 1.927 1075 327.5 257 476790 8340
GPH 1080 C 1.927 1075 349 274 517420 9065
GPH 1080 D 1.927 1075 366.4 288 557070 9735
GPH 1180 A 1.927 1075 380.4 299 586870 10220
GPH 1180 B 1.927 1080 389.3 306 613030 10680
GPH 1180 C 1.927 1085 406.5 319 651410 11275
GPH 1180 D 1.927 1090 420.2 330 681600 11830



Стенка Комбинированная HZ

HZ / HZM комбинированная система стенка состоит из короля кучу, разъемов и Я шпунтового установлен между королем свай промежуточные элементы филенки. В HZ / HZM лучи могут быть один луч H или двойные балки H или даже непрерывные H балки. В HZ / HZM король сваи могут быть сохраняя стеновых элементов, которые сопротивляются горизонтальных нагрузок или несущих свай, которые сопротивляются вертикальные нагрузки. В то время как промежуточные сваи лист как правило, только противостоять функции земля крепежные или передачу нагрузки на HZ / HZM король свай. Промежуточные сваи лист может быть короче, чем HZ / HZM балок. В зависимости от количества блокировок и король свай, объединенная система стены HZ есть 4 различных комбинаций: Комбинация 12, 14 комбинированных, комбинированные 24, сочетание теории 26.In, промежуточный куча может быть любой тип листа А-Я сваи. В то время как в практике, большинство промежуточный лист груда AZ18-700 или AZ26-700, другие, такие как AZ13, AZ13-10 / 10, AZ18, AZ18-10 / 10, AZ26, AZ13-770, AZ14-770-10 / 10, AZ18 -700, A20-700.The разъемы типа РЖД, RZU, относительной влажности в зависимости от соединительных элементов.

Ранее HZ шпунтовые сваи были самые популярные решения для постоянных портов, причальной стенки, коффердамов, стабилизации склона, причал конструкций и т.д. приложения тяжелые нагрузки, В настоящее время почти все HZ сочетании стены HZM система шпунтовых.

Объединенные стены или combiwalls, как правило, более экономичные решения, чем сваи с трубчатой трубной комбинированных стенок. Различные сорта стали доступны для комбинированных стен и король свай.

Скачать:

Шпунтовой Ограждения Брошюра

Шпунтовой Ограждения Брошюра

Наша Последняя Брошюра

P1-5:Введение P6-7:Z Тип шпунтовые сваи
P8-9:Угловой раздел P10-11:Z Тип шпунтовые сваи
P12-15:U Тип шпунтовые сваи P16-17:Ω-образный шпунт
P18-19:Лист траншеи P20-21:Прямая стяжка
P20-21:Марка стали P22-27:Трубчатая Комбинированная стенка
P28-31:HZ Комбинированная стенка P32-39:Глобальные проекты
