Тяжелый стальной шпунт, SZ-222, SZ-24, SZ-25, SZ-27

Тяжелый стальной шпунт производится сталью береговой линии в SZ-222 SZ-24. Лестница, лестница или рампа должны быть обеспечены во всех местах доступа персонала, где есть перерыв на отметке 19 "или выше. Лестницы, лестницы и посадки должны иметь беспрепятственный доступ сверху и снизу и быть свободными от мусора. Сборные модульные стены состоят из стен, как описано в SZ-222. Кроме того, эта стена может состоять из сборных железобетонных элементов, которые размещаются или складываются, образуя серию модулей SZ-24 по длине стены, а верхняя часть «Т» образует грань стены.

Тяжелые Холодные сформированные шпунтовые сваи SZ-25 SZ-27 поставляются свайным оборудованием и оборудованием. Неисправность сбоя стены блока кирпичной кладки (МБУ). • Стены MBU стоят на 40% меньше, чем стена из железобетонной стены эквивалентного сечения, но с 75% -ным уменьшением моментальной емкости. Эта стена типа похожа на стену кроватки, за исключением того, что каждая ячейка трехсторонняя и открыта сзади на используемой поверхности давления для анализа внешней стабильности. Изготовленные лестницы должны быть рассчитаны на сверхпрочную работу. Подрядчики должны предоставить лестницы, которые являются безопасными и соответствуют всем применимым кодам и стандартам SZ-25. Если стена переучивается анкерами мертвого человека или спинками, изменение трения кожи, воздействующее на заднюю стенку стены, может внезапно увеличить боковую нагрузку на 30%, а отказ может быть вызван чрезмерной нагрузкой на якорный стержень или кабель. Сборные модульные размеры стенки SZ-27, необходимые для наружных конструкций для потрескавшейся трехуровневой стены.

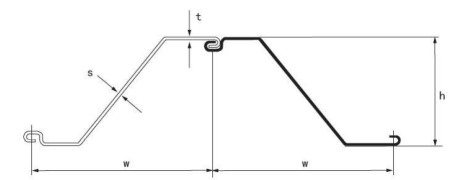

Section Dimensions Mass Moment
of inertia
Modulus
of section
Width Height Thickness Pile Wall
w h t/s
In In In Lbs/ft Lbs/ft2 In4/ft In3/ft
SZ-10 22 7.5 0.164 16.6 9.4 27.4 7.3
SZ-11 22 7.5 0.179 18.2 10.3 29.8 7.9
SZ-12 22 7.5 0.209 21.2 12.0 34.8 9.2
SZ-14 22 7.5 0.239 24.4 13.5 39.9 10.4
SZ-15 22 7.5 0.250 25.5 14.0 41.7 10.9
SZ-14.5 26.75 9.46 0.250 32.4 14.5 61.49 13.0
SZ-14.5RU 26.75 9.46 0.270 35.1 15.7 66.40 14.0
SZ-18 26.75 9.46 0.312 40.4 18.1 76.83 16.2
SZ-20 26.75 9.46 0.340 44.1 19.8 83.37 17.5
SZ-21 26.75 9.46 0.350 45.3 20.3 86.00 18.1
SZ-22 26.75 9.46 0.375 48.6 21.8 91.92 19.3
SZ-250 24.5 10.75 0.250 32.4 15.9 89.42 16.6
SZ-313 24.5 10.75 0.312 40.4 19.9 111.53 20.6
SZ-340 24.5 10.75 0.340 44.1 21.5 121.45 22.4
SZ-350 24.5 10.75 0.350 45.3 22.1 124.62 22.9
SZ-375 24.5 10.75 0.375 48.6 23.5 133.35 24.5
SZ-222 22 12.25 0.312 40.4 26.7 163.09 26.7
SZ-24 22 12.25 0.340 44.1 29.0 177.52 29.0
SZ-25 22 12.25 0.350 45.3 29.7 181.19 29.7
SZ-27 22 12.25 0.375 48.6 32.0 195.18 32.0
